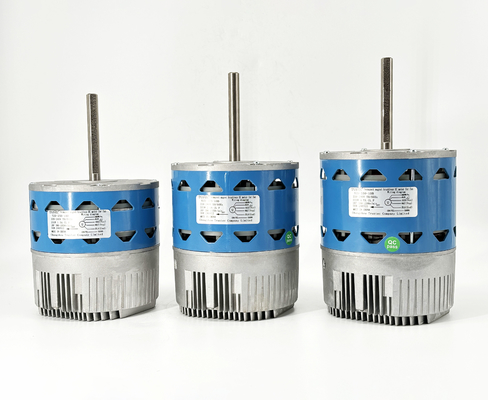

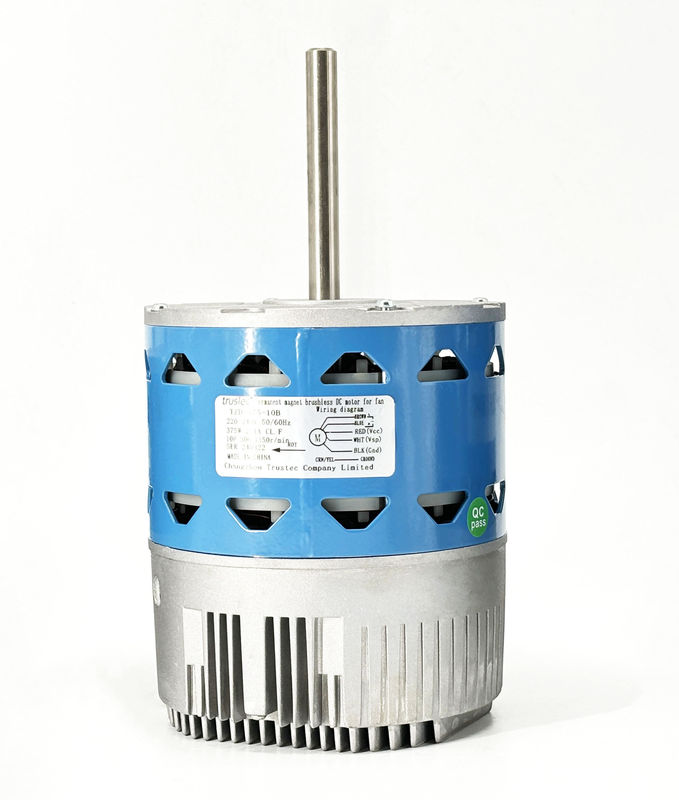

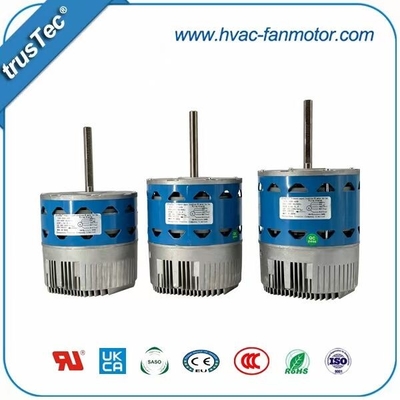

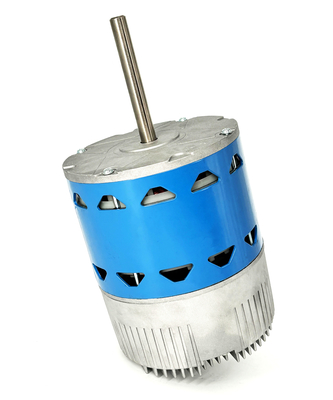

ECM Blower Motor

Motor ECM Terintegrasi Efisiensi Tinggi untuk Aplikasi HVAC Indoor

Ringkasan Produk

ECM Blower Motor adalah solusi motor yang sangat efisien dan terintegrasi sepenuhnya yang dirancang untuk peralatan HVAC indoor.Dengan menggabungkan teknologi motor magnet permanen canggih dengan pengontrol tertanam cerdas, ia memberikan aliran udara yang stabil, konsumsi energi yang berkurang, dan operasi yang tenang dan dapat diandalkan.

Motor ini dirancang untuk menggantikan motor PSC tradisional dan motor ECM X13 / torsi konstan dan banyak digunakan di tungku, pengendali udara, dan sistem HVAC komersial hunian atau ringan.

Hanya untuk peralatan HVAC dalam ruangan.

Teknologi Inti

Motor sinkron magnet permanen (PMSM)

Desain motor efisiensi tinggi memberikan kinerja yang superior dan mengurangi kerugian energi.

Pengontrol cerdas tertanam

Elektronik kontrol terintegrasi untuk operasi motor yang tepat dan kompatibilitas sistem.

Kontrol vektor tanpa sensor

Teknologi kontrol canggih memastikan operasi yang lancar tanpa sensor eksternal.

Identifikasi arah rotasi otomatis

Secara otomatis mendeteksi arah aliran udara yang benar selama startup untuk mencegah kesalahan instalasi.

Manfaat Utama

Efisiensi Energi Tinggi

Efisiensi ECM melebihi 85%, membantu mengurangi konsumsi daya sistem secara keseluruhan.

Operasi yang Senyap dan Ringan

Soft start dan soft stop meminimalkan kebisingan dan tekanan mekanis.

Kinerja aliran udara yang konsisten

output torsi konstan memastikan aliran udara yang stabil di berbagai tingkat kecepatan.

Integrasi Sistem yang Mudah

Platform dual-voltage menyederhanakan penggantian dan pemasangan.

Pemasangan Bebas Kesalahan

Deteksi rotasi otomatis mencegah arah aliran udara yang salah.

Keandalan jangka panjang

Fitur perlindungan terintegrasi melindungi motor dan pengontrol.

Spesifikasi Listrik

Input & Power

• Tegangan Masuk: 115 ∼120 VAC ±10% atau 220 ∼230 VAC ±10%

• Frekuensi: 50 / 60 Hz

• Fase: Fase tunggal (L / N / PE)

Konsumsi Daya

• Daya masukan maksimum: 1000 W

• Maksimum arus masuk: 15 A

• Konsumsi daya saat siaga: < 5 W

Mode Operasi

• Siklus kerja: Kontinyu (S1)

Kinerja Motor

Karakteristik Motor

• Jenis motor: Mesin sinkron magnet permanen (PMSM)

• Metode kontrol: Kontrol vektor tanpa sensor

Jangkauan Kinerja

• Tingkat Kecepatan: 600 / 750 / 900 / 1070 / 1200 RPM

• Kisaran daya: 1/6 1 HP

• Efisiensi Motor: > 85%

Pengendalian Kecepatan Fleksibel

Metode Kontrol yang Didukung

• Kontrol AC: 10 ∼ 30 VAC

• Pengendalian DC: 827 VDC

• Kontrol PWM: 50~200 Hz, 10~90% siklus kerja

Logika Prioritas Sinyal

SP5 > SP4 > SP3 > SP2 > SP1

Ketika tidak ada sinyal kontrol, motor tetap mati.

Identifikasi Arah Rotasi Otomatis (ARDI)

Setelah daya AC awal, motor secara otomatis melakukan siklus deteksi bidirectional pendek untuk mengidentifikasi arah aliran udara yang benar.

Fungsi ini menyederhanakan pemasangan dan membantu menghindari masalah kinerja yang disebabkan oleh rotasi motor yang salah.

Jangan matikan motor selama proses ini.

Sistem Perlindungan Terpadu

Perlindungan Listrik & Termal

• Perlindungan rotor terkunci

• Perlindungan atas arus

• Perlindungan atas dan bawah tegangan

• Perlindungan terhadap suhu berlebihan

Perlindungan Sistem

• Perlindungan atas beban

• Perlindungan sirkuit pendek

• Pemulihan kesalahan otomatis

Kondisi Lingkungan dan Operasi

Lingkungan Operasi

• Suhu operasi: ¥15°C sampai +45°C

• Kelembaban: < 90% RH (tidak kondensasi)

Kondisi Penyimpanan

• Suhu penyimpanan: ¥40°C sampai +60°C

Peringkat Perlindungan

• IP40 (hanya digunakan di dalam ruangan)

Untuk pendinginan yang tepat, motor harus dipasang dalam jalur aliran udara sistem HVAC.

Informasi Pemasangan

Spesifikasi Mekanis

• Ukuran bingkai: NEMA 48

• Metode pemasangan: Bracket pita perut

• Diameter poros: 1/2 inci

Catatan Pemasangan

Pastikan roda blower berada tepat di tengah dan kabel keluar ke bawah selama pemasangan.

Pemeliharaan

Persyaratan Pemeliharaan

Motor selalu dilumasi dan tidak memerlukan pelumasan rutin.

Praktik yang Direkomendasikan

• Penggantian filter udara secara teratur

• Pembersihan roda blower

• Pencegahan kelembaban

• Layanan sistem HVAC tahunan

Ringkasan pemecahan masalah

Masalah Umum

• Motor tidak berjalan: Tidak ada catu daya atau tidak ada sinyal kontrol

• Kecepatan yang salah: Pilihan tingkat sinyal yang salah

• Motor mati: Fungsi perlindungan diaktifkan

• Kebisingan abnormal: ketidakseimbangan roda blower

Keandalan dan Jaminan

Data Keandalan

• MTBF: ≥ 20.000 jam

• Resistensi isolasi: ≥ 100 MΩ

• Kekuatan Dielektrik: 1800 VAC

Informasi Jaminan

• Periode Jaminan: 18 bulan

Pemasangan yang tidak benar akan membatalkan garansi. Kerusakan yang disebabkan oleh kabel yang salah, paparan kelembaban, penyalahgunaan, atau operasi di luar kondisi nominal tidak tercakup.

Kompatibilitas kabel

X13 Kompatibilitas

Ini motor ECM blower mengikuti konsep kabel kontrol yang sama denganMotor ECM torsi konstan GE X13, memungkinkan penggantian yang mudah dan kompatibilitas dengan sistem HVAC yang ada.

Pemberitahuan Penting

Jangan gunakan tegangan tinggi pada terminal sinyal tegangan rendah.
